業界觀察：突破GaN HEMT熱瓶頸——異質整合金剛石基板的關鍵製程洞察

作為深耕先進封裝領域二十年的設備商，我們深知半導體元件的熱管理是決定其可靠性與性能上限的關鍵因素。

當前，面對高頻、高功率電子元件的爆炸式需求，GaN高電子遷移率電晶體（HEMT）已廣泛應用於射頻、功率放大及極端環境等核心領域。然而，隨著功率密度不斷攀升，元件的「自加熱效應」（Self-Heating Effect）已成為制約GaN元件走向更高性能與長效穩定的最大瓶頸。

業界公認，熱導率極高的金剛石是解決此一熱挑戰的理想基板材料。然而，將GaN直接整合於金剛石上，長久以來受到嚴苛的晶格失配（Lattice Mismatch）與熱膨脹係數（CTE）差異的限制。

EET-China的這篇報導(4H-SiC/Diamond 複合襯底再突破！ GaN HEMT 器件散熱性能大幅提升)揭示了一項精妙的解決方案：即引入4H-SiC作為功能性緩衝層。由於4H-SiC的六方晶體結構與GaN具備高度的晶格匹配性，其熱膨脹係數恰好介於GaN和金剛石之間，是緩解應力、確保高品質磊晶的關鍵橋樑。同時其介面熱阻降至13.6 m²·K/GW，元件熱阻較傳統SiC基板降低61.4%，散熱性能獲得大幅提升。

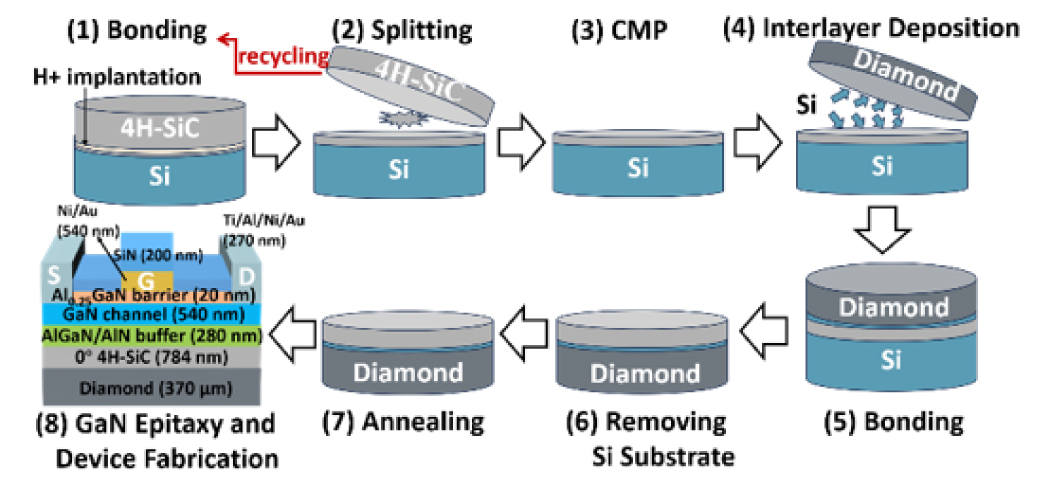

該技術路徑的創新點，在於採用了「二次轉移技術」與我們所專精的「室溫表面活化鍵合」（Surface Activated Bonding, SAB）製程一樣，將超薄4H-SiC薄膜精確地異質整合至鑽石基板上，隨後再進行GaN HEMT的磊晶製備。

青輝半導體：GaN-on-Diamond異質整合方案的專業推動者
青輝半導體作為專業的表面活化鍵合技術提供商，我們在異質整合設備與製程流程上累積了深厚的實戰經驗。完全有能力提供並優化上述解決方案中的核心製程節點，包括：
1.超薄SiC薄膜的精準轉移技術。
2.高品質室溫表面活化鍵合。
3.後續高溫退火製程的參數優化。
4.降低金剛石基板表面粗糙度的加工能力。
我們能夠為客戶提供 GaN HEMT在金剛石基板上的客製化全鏈異質整合解決方案。

特別值得一提的是，在基板精準度要求方面，青輝半導體在金剛石表面的粗糙度控制上具備領先業界的能力，可達到< 0.4 nm的超精密公差控制水準（此項技術我們亦曾在我司的《科技報導分享：Direct-bonded diamond membranes for heterogeneous quantum and electronic technologies》中深入探討）。

在下一代高可靠性、高性能電子元件的競賽中，優異的熱管理方案是制勝的關鍵。歡迎業界夥伴隨時與青輝技術人員進行洽談，共同開創GaN-on-Diamond先進應用與高散熱能力先進封裝的新格局。
